PENGUKURAN DRAINASE (STUDI KASUS: DESA PELOKAN KABUPATEN MUKOMUKO PROVINSI BENGKULU)

Data yang diperoleh

Format Data	Saluran 1	Saluran 2
Lebar Datum	87 cm	77 cm
Lebar Dasar Datum	30 cm	36 cm
Lebar Permukaan Air	36 cm	40 cm
Tinggi Saluran	75 cm	68 cm
Segmen 1	5 cm	8 cm
Segmen 2	5.5 cm	7.8 cm
Segmen 3	5.8 cm	7.9 cm
Segmen 4	5.8 cm	8 cm
Segmen 5	5.5 cm	7.9 cm
Jenis Bangunan	Beton di Poles	Beton di Poles
Harga n	0.012	0.012
Ketinggian Titik 1	5 cm	8 cm
Ketinggian Titik 2 (∆H)	6 cm	9.5 cm
Jarak Titik 1 ke Titik 2	100 cm	100 cm

Pengukuran dilakukan dilokasi Drainase Desa Pelokan Kabupaten Mukomuko Provinsi bengkulu. Pengukuran dilakukan pada hari Rabu 30 September 2020 dimulai pukul 06.35 WIB. Lokasi Drainase saluran 1 berada pada Latitude (lintang) -2.467 dan Longitude (bujur) 101.094, sedangkan Lokasi drainase saluran 2 Terletak pada Latitude (Lintang) -2497 dan Longitude (bujur) 101.095.

            Untuk pengukuran ketinggian rata-rata air adalah jumlah ketinggian air seluruh segmen dibagi dengan banyak segmen. Lalu untuk perhitungan luas, karena bentuk dari bangunannya adalah trapesium maka kita harus mencari nilai nilai Z terlebih dahulu dengan rumus akar luas permukaan air dikurangi dengan luas dasar datum kemudian dibagi dua, lalu hasilnya di kuadratkan setelah itu dijumlahkan dengan tinggi rata – rata air yang telah dikuadratkan. Setalah didapt nilai Z maka kita mencari luas penampangnya dengan rumus panjang dasar datum ditambah dengan nilai Z dikali dengan ketinggian rata – rata air lalu di kali lagi dengan ketinggian rata-rata air. Setelah itu untuk perhitungan keliling basah yaitu panjang dasar datum ditambah dengan 2 dikali ketinggian rata-rata air  kemudian dikali akar 1 ditambah nilai Z kuadrat. Lalu untuk perhitungan hidrolik dapat dicari dengan luas penampang dibagi dengan keliling basah. Lalu kita mencari slope dengan rumus ketinggian di titik 1 dibagi dengan ketinggian dititik 2 kemudian dibagi jarak antara titik 1 dan 2. Setelah itu kita dapat mencari nilai kecepatan dengan rumus 1 dibagi nilai koefisien n bangunan dikali dengan jari – jari hidrolik pangkat 2 per 3 dan dikali akar slope. Dan perhitungan debitny dapat dicari dengan kecepatan dikali dengan luas penampang.

Pada saluran drainase 1 bentuk dari saluran nya adalah trapesium yang terbuat dari beton yang di poles sehingga harga n sebesar 0.012 berdasarkan tabel. Berdasarkan hasil pengukuran pada saluran drainase 1, diperoleh hasil ketinggian rata – rata air diperoleh sebesar 0.0552 m yang telah dibagi oleh 5 segmen pengukuran, lalu diperoleh nilai z sebesar 0.0628 m lalu diperoleh nilai luas sebesar 0.0167 m², lalu diperoleh nilai keliling basah sebesar 0.56 m selanjutnnya diperoleh nilai jari – jari hidrolik sebesar 0.046 m kemudian diperoleh nilai slope atau kemiringan saluran sebesar 0.01, lalu diperoleh nilai kecepatan aliran air sebesar 0.9858 m/s dan diperoleh nilai debit air yang mengalir pada saluran sebesar 0.01656 m³/s.

Pada saluran drainase 2 bentuk dari saluran nya adalah trapesium yang terbuat dari beton yang di poles sehingga diperoleh harga n sebesar 0.012 berdasarkan tabel. Berdasarkan hasil pengukuran pada saluran drainase 2, diperoleh hasil ketinggian rata – rata air diperoleh sebesar 0.0792 m yang telah dibagi oleh 5 segmen pengukuran, lalu diperoleh nilai z sebesar 0.0937 m lalu diperoleh nilai luas sebesar 0.0291m², lalu diperoleh nilai keliling basah sebesar 0.5191 m selanjutnnya diperoleh nilai jari – jari hidrolik sebesar 0.0561 m kemudian diperoleh nilai slope atau kemiringan saluran sebesar 0.015, lalu diperoleh nilai kecepatan aliran air sebesar 1.4955 m/s dan diperoleh nilai debit air yang mengalir pada saluran sebesar 0.0435 m³/s.

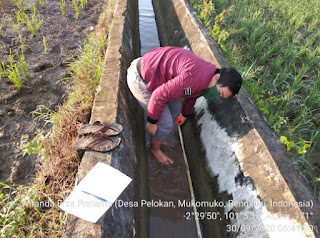

Dokumentasi
